خم مس 22 میلی مترپانچ فلز مس

30A - دستگاه پانچ دار باسبار قابل حمل

محصول

دستگاه خم کن مس Busbar

سریال

30A

عملکرد اصلی:

نوار مس نوار آلومینیومی خم ، خم U ، ایستاده

ویژگی اصلی:

کتابچه راهنمای کار با دستگاه Bus Bar Punching 30A بر اساس محصولات پیشرفته خارجی ， ساخته شده است و برای بهبود کارایی کار و اطمینان از ایمنی عملکرد مورد نیاز ، با واقعیت همراه است. مناسب برای ساخت در محل کارگاههای بزرگ و کار انتقال نیرو و توزیع ， و کابینت توزیع و سوئیچ کابینت و سایر کارخانه های لوازم برقی. انعطاف پذیری بالا ， اندازه کوچک و عملکرد قوی ， ظرفیت تولید و راندمان کار بسیار زیاد است. کم صدا و بی ضرر ， محصولات فرآوری شده زیبا هستند و باعث آلودگی محیط کار نمی شوند. توابع ابزار نوار اتوبوس قابل حمل چند منظوره: برش 、 پانچ 、 خم 、 < / span> در همان صفحه ترکیب شده است. \u0026 nbsp؛

فناوری پارامتر:

اندازه میز کار: 700mm (L) 700mm W (W) x 1100mm (H)
ولتاژ ورودی: 50 هرتز ، 220 ولت یا سفارشی
محدوده برش (میلی متر): باریک مس 150 x 10
خم شدن افقی: باند مس و آلومینیوم تا 150 x 10
زاویه خم افقی: 0 ° -135 °
سوراخ تا فاصله لبه: 95mm / 11Om
قالب پانچ پشتیبانی استاندارد: φ6 دستگاه پانچ برش سوراخ خم.5mm ، φ8.5mm ، φ10.5 mm ، φ13.5 mm ، φ17.5mm ، φ20.5mm
وزن کل دستگاه: 165kg

\u0026 nbsp؛

\u0026 nbsp؛

برش باند سروی cncبرش مشت برقی مس

303E-3 - دستگاه برش پانچ برش مس

محصول

دستگاه خم کن پانچ برقی

سریال

303E-3

عملکرد اصلی:

برش نوار مس پانچ (دور 、 پوشانده 、 سوراخ های مربع ) ، چمبر ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، موضوع کابل را فشار دهید 、 پیچ و تاب و غیره.

ویژگی اصلی:

دستگاه برش خم کن نوار مس 303E-3 واحد برش واحد برش دو ستون را تصویب می کند (شماره ثبت اختراع: ZL201120262802.1) ، برش دهان صاف و بدون زباله.
واحد پانچ سازه پانچ مواد چدن چدنی ندولار را تصویب می کند که کاملاً کاملاً است و باعث بهبود درجه تمرکز قالب ها می شود.
پانچ دستگاه با دستگاه موقعیت مکانی دو جهته مکانیکی. هنگام مشت زدن ، نیازی به علامت گذاری نیست.
درجه زاویه کنترل شده توسط PLC و سنسور جابجایی ، هنگامی که آنها با هم کار می کنند می توانند کنترل CNC و با عملکرد ذخیره سازی و جبران خطا را تحقق بخشند دستگاه های تشکیل فلز.
واحد خمش ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند.
هنگامی که دستگاه بیکار باشد ، موجب صرفه جویی در هزینه خواهد شد.
واحد خمش جدول کاری مضاعف را اتخاذ می کند ، به معنای واقعی سه موقعیت در همان زمان کار می کند در حالی که بدون تأثیر یکدیگر کار می کنند.

فناوری پارامتر:

فشار اسمی: 300KN
حداکثر اندازه پردازش: 12 160 160 میلی متر
دامنه قطر پانچ: Φ4.3 - 25 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1750 x 1350 x 1500 mm
وزن دستگاه: 1370 کیلوگرم
زاویه خم CNC: خیر

cnc ماشین آلات پردازش نوار اتوبوسخط بار اتوبوس

303C-3 - دستگاه خم Busbar

محصول

دستگاه برش پانچ برش مس

سریال

303C-3

عملکرد اصلی:

پانچ 、 (دور 、 پوشانده 、 سوراخ های مربع) ، چاف ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، موضوع کابل را فشار دهید

ویژگی اصلی:

واحد برش ساختار برشی دو ستون را پذیرفته است (شماره ثبت اختراع: ZL201120262802.1) ، دهان را صاف و بدون ضایعات برش دهید تجهیزات پردازش اتوبوس.
ساختار نوع بازوی منفرد (شماره ثبت اختراع: ZL201120262917.1 ، درجه تمرکز قالب ها را بهبود می بخشد.
واحد خمش ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند.
نوع برشی نوار اتوبوس C-3 cnc اتخاذ PLC کنترل شده توسط رله سنتی.more پایدار و قابل اعتماد.
نوع C-3 را هنگام استفاده از دستگاه ، وارد کنید. هزینه را کاهش دهید.
C-3 سه موقعیت را که همزمان کار می کنند بدون اینکه به یکدیگر ضربه بزنید تایپ کنید ، C-1 نوع سه واحدی یک به یک کار می کند.

فناوری پارامتر:

فشار اسمی: 300KN
حداکثر اندازه پردازش: 12 160 160 میلی متر
دامنه قطر پانچ: Φ4.3 - 25 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1500 x 1150 x 1170mm
وزن دستگاه: 1270 کیلوگرم
زاویه خم CNC: خیر

دستگاه برش بوباردستگاه پردازشگر بصری(2)

SXC30-750 - دستگاه پانچ فولادی صفحه

محصول

دستگاه پانچ فولادی

سریال

SXC30-750

عملکرد اصلی:

این دستگاه به طور عمده پانچ (فولاد نازک و غیره) را فشار می دهد

ویژگی اصلی:

1. دستگاه پانچ پانل های فولادی SXC30-750 یک تخت جوش داده شده با ورق استیل است ، پس از جوشکاری ، استنشاق استرس پس از جوشکاری ، برای اطمینان از قفسه که بعد از طولانی مدت مورد استفاده از فرم خارج نمی شود.
2. این دستگاه پانچ اتوماتیک می تواند تغییر قالب را در 15s. بسیار سریع و با دقت بالا به پایان برساند.
3. کنترل PLC ، با سیستم محور دیجیتال. آسان برای انجام موقعیت مصنوعی.
4. پمپ دنده بالا جریان ، پردازش دستگاه های پانچ cnc با سرعت بالا ، سرعت مرحله می تواند 20 بار در دقیقه برسد.

فناوری پارامتر:

فشار اسمی: 300 KN
حداکثر قطر پردازش: 60 میلی متر
حداکثر ضخامت پردازش: 6 میلی متر
عمق گلو: 750 میلی متر
توان اصلی موتور: 5.5 KW

دستگاه خم مس(2)تولید کنندگان دستگاه خم کن cnc

503C-3 - دستگاه پانچ پانچر CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

503C-3

عملکرد اصلی:

پانچ 、 (دور 、 پوشانده 、 سوراخ های مربع) ، چاف ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، موضوع کابل را فشار دهید

ویژگی اصلی:

واحد برش ساختار برشی دو ستون را پذیرفته است (شماره ثبت اختراع: ZL201120262802.1) ، دهان را صاف و بدون ضایعات برش دهید.
ساختار نوع بازوی منفرد (شماره ثبت اختراع: ZL201120262917.1 ، درجه تمرکز قالب ها را بهبود می بخشد.
واحد خمش ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند.
نوع C-3 با اتخاذ PLC control.com در مقایسه با رله سنتی.more پایدار و قابل اعتماد.
C-3 ابزار بوق زدن نوار ابزار هنگامی که دستگاه بیکار باشد ، پایین می رود و هزینه را صرفه جویی می کنید.
دستگاه پانچ برقی هیدرولیک C-3 سه موقعیت را در همان زمان کار می کند در حالی که بدون برخورد به یکدیگر کار می کند ، تایپ می کنید ، C-1 نوع سه واحدی یک به یک کار می کند.

فناوری پارامتر:

فشار اسمی: 500KN
حداکثر اندازه پردازش: 16 200 200 میلی متر
دامنه قطر پانچ: Φ4.3 - 32 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1750 x 1350 x 1250mm
وزن دستگاه: 1750 کیلوگرم
زاویه خم CNC: خیر

ویدیو:

دستگاه خم کن ورق CNCدستگاه خم اتوماتیک

MX.JCX-130 - باند اتصال مشترک باند باند CNC دستگاه سیستم ترانکونی BBT

محصول

CNC مس Busbar Busbuct دستگاه اتصال مشترک

سریال

MX.JCX-130

عملکرد اصلی:

باند اتصال باند اتصال سیستم ترانکینگ BBT

ویژگی اصلی:

MX.JCX-130 CNC Copper Busbar Bus Bus Bus قطع دستگاه سوئیچ CNC اتوبوس اتصال گرد و غبار مشترک مرکز پردازش نوار اتوبوس متعلق به نسل جدیدی از تجهیزات پردازش شرکت ماست که مستقل تحقیق و توسعه توسط خودمان است. کاربرد اصلی پردازش تولید نوار اتوبوس اتصال گرد و غبار اتوبوس از جمله مشت زدن ، کشش ، برآمدگی ، برش و سایر فناوری های پردازش است.
استفاده اصلی 1. پردازش تولید نوار اتوبوس اتصال گرد و غبار اتوبوس ، از جمله مشت زدن ، کشش ، برآمدگی ، برش و سایر فن آوری های پردازش به صورت خودکار است.
از مواد 2.raw می توان فهمید که یک بار بدون دخالت دستی در این فرآیند ، گیره تعویض خودکار تکرار ، ضایعات کمتری باقیمانده ، نرخ بالاتر محصولات نهایی و درجه اتوماسیون بالایی وجود دارد خم شدن باند برقی هیدرولیک.
3. سر اصلی قابل توجه این دستگاه با استفاده از روش کار هیدرولیک ، با مزایای فشار قوی ، عملکرد پایدار ، امنیت بالا و غیره.
نوار 4.Bus گیره هیدرولیک را به گیره ، نیروی قوی ، با ثبات بالا اتخاذ می کند.
5. دستگاه اتوبوس سوئیچ اتوبوس تصویب رابط انسان و ماشین (صفحه نمایش لمسی) گفتگو ، هنگام کار ، به سادگی تنظیم پارامترهای مربوطه ، می تواند راحت برای اتصال پردازش های مختلف بوبری فن آوری ، مناسب است از مزایای استفاده از عملکرد ساده ، کم نیاز برای اپراتور و غیره
6. این دستگاه حالت انتقال پیچ توپ با دقت بالا ، ریل راهنمای خطی با دقت بالا را با مزایای راندمان بالا ، مصرف انرژی پایین ، پایداری بالا و غیره اتخاذ می کند.

فناوری پارامتر:

فشار اسمی - 200KN
حداکثر سرعت موقعیت محور X: 50m / min
سفر به سیلندر قابل توجه: 30 میلی متر
فرکانس اعتصاب: 60 بار در دقیقه
دقت فاصله سوراخ ها: ＜ mm 0.1 mm sp
محدوده ماشینکاری: 130 5 5 میلی متر
اندازه کلی: 1000 00 3600 × 1500 میلی متر
وزن: 1300 کیلوگرم

دستگاه برش اتوبارباند باربر انگلیس

MXJZ302-S - دستگاه خمش باندبار CNC

محصول

دستگاه خم CNC مس Busbar

سریال

MXJZ302-S

عملکرد اصلی:

برای برش خمکاری مس / آلومینیوم بوبار و غیره.

ویژگی اصلی:

دستگاه خم برقی باند مس MXJZ302-S CNC دارای یک برش است ، دو واحد را خم می کند ، می تواند مشخصات مختلف ردیف مس برشی و خم شدن نوع 'Z' را بدست آورد. واحد برش با برش تک تیغه ، شکاف مسطح ، بدون بربر ، با حداکثر عرض 210 ضخامت مس 10 میلی متر قابل پردازش است دستگاه های پانچ پانچ. واحد تشکیل خمش 'Z' ، این واحد بسیار قابل تنظیم واحد ماشینکاری CNC است که توسط یک خط مستقیم بسته می شود بازخورد سنسور جابجایی به سیستم کنترل عددی قابل تنظیم است و با توجه به تنظیم مقدار اندازه گیری شده قابل تنظیم با حداکثر عرض دستگاه پردازش می شود از 210 ، ضخامت 10 میلی متر ، طول مس 3200 میلی متر.

فناوری پارامتر:

حداکثر نیروی پانچ (KN): 300KN
حداکثر عرض فرآیند (MM): 210 میلی متر
حداکثر ضخامت فرآیند (MM): 10 میلی متر
حداکثر طول فرآیند (MM): 3200 میلی متر
ارتفاع Max.Tensile (MM): 30 میلی متر
اندازه کلی (MM): 1400 میلی متر × 700 96 9600

تجهیزات برشcnc چند منظوره مرکز پردازش دستگاه بصری

MXY255-125 مجرای اتوبوس اتوبوس برقی Bridge مسکن اکستروژن فشار دستگاه بستن

محصول

دستگاه بستن فشار اکستروژن مسکن Bridge Busuctuct

سریال

MXY255-125

عملکرد اصلی:

مجرای اتوبوس اتوبوس برقی پل مسکن فشار اکستروژن بستن

ویژگی اصلی:

1. دستگاه بصری اتوماتیک استفاده و الزامات: مطبوعات باسبار به سه قسمت مجهز است: میز پرچین ، میز پیش ساخته و میز تخلیه. از آن برای پرچ کردن مونتاژ ردیف باریک به عرض 91 ~ 255 میلی متر و ارتفاع 125 میلی متر استفاده می شود. پس از نصب ردیف باسبار ، جدول پرچین را فشار داده و بعد از فشرده سازی هدف قرار دهید تا بتوانید پرچ مصنوعی را تسهیل کنید.
2. با کنترل رله ، بستن پنوماتیک ، بدون غلتک قدرت با نصب انتگرال ، سطح غلتک پوشیده از پلی اورتان ، برای جلوگیری از خراش پل دستگاه پانچ مس(2). تیر فولادی قاب با خم شدن صفحه استیل شکل گرفته و توسط لوله فولادی لوله مربع پشتیبانی می شود که با توجه به نیاز ، اسپری سطح قفسه (خاکستری) قابل تنظیم است. دستگاه ترانزیشنال Busbar دستگاه فشار بالا از پیچ و مهره هایی با صفحه فولادی 8 میلی متر به عنوان یک کل ساخته شده و توسط بلوک راهنمای هدایت می شود. کار از قبل نصب شده پل به موقعیت مناسب ، فشار دادن سوئیچ پا ، دستگاه برتر مواد جهت بلند کردن پل از غلتک در محل بعد از سالم ماندن ، هر دو طرف عملکرد دستگاه بستن بستن پل ، آخرین فشار محکم عمل دستگاه فشرده خواهد شد. پس از اتمام پرچینگ مصنوعی ، سوئیچ پا را کنار بگذارید ، فشار در حال افزایش ، هر دو طرف فشار را فشار دهید ، دستگاه بالای مواد در پایین پل برای برگشت دوباره به سطح غلتک ، دستگاه پردازش اتوبوس-باریوار پل را فشار می دهد. برای پیگیری عملیات به ایستگاه تخلیه مراجعه کنید.

مورد نیاز پردازش پل:

1. مطبوعات اتوبوس قبل از عملیات بستن پرچ ، برای 125 x 255 و 125 x 91 بین مشخصات این پل ، فشار دهید.
2. بخشی از پیش نصب شده از بلوک پنوماتیک در دستگاه را نصب کنید.

دستگاه پانچ برشدستگاه برش مواد

MXQ-2000 - دستگاه اره برقی CNC Busbar

محصول

دستگاه اره برقی CNC مس Busbar

سریال

MXQ-2000

عملکرد اصلی:

دستگاه اره برقی CNC نسل جدیدی از تجهیزات ماشینکاری CNC است که توسط شرکت ما طراحی شده است. کار اصلی این است که انواع مختلفی از بوبارها را قطع کنیم. دستگاه پذیرش دیسک سرعت بالا نوع اره برش blade.high سرعت برش را دارد. angle.Is یک تجهیزات پردازش ایده آل برای صنعت گرد و غبار اتوبوس برای تقسیم نوار اتوبوس.

ویژگی اصلی:

1.MXQ-2000 مس CNC اتوبوس نوار اتوبوس مس است که عمدتا برای فرآیند برش میله اتوبوس استفاده می شود.
2. دستگاه از نوع دیسک با سرعت بالا استفاده می کند که دارای تیغه برش بلندی است. سرعت برش بالا. بخش برش verticality.No زاویه سقوط. 3.برای اتوبار بلند می تواند یک بار بست.درصورت برش روند بدون نیاز به مداخله دستی ، سوئیچ تکرار خودکار گیره. درجه اتوماتیک بالا.
4. سر اصلی قابل توجه این دستگاه از روش کار هیدرولیک استفاده می کند باند باربر انگلیس.با مزایای فشار زیاد ، عملکرد پایدار ، ایمنی بالا.
بستن اتوبوس 5.Copper اتخاذ روش بستن پنوماتیک ، بستن سریع ، آسان برای نگهداری.
6. دستگاه با استفاده از حالت گفتگو رابط انسان و ماشین (صفحه لمسی) ، هنگامی که در حال کار است ، فقط باید پارامترهای مربوطه را به سادگی تنظیم کنید. می توان برای قطع کردن نوار اتوبوس راحت و سریع بود. با مزایای استفاده از آن ، نه با تقاضای زیاد برای اپراتور.
7. دستگاه اره آلومینیومی مس حالت رانندگی پیچ توپ با دقت بالا را با راهنمای بالا خطی با دقت بالا اتخاذ می کند از مزایای دقت بالا ، راندمان بالا ، مصرف کم انرژی ، پایداری بالا.

فناوری پارامتر:

سرعت چرخش تیغه اره: 2800r / min
قطر تیغ اره: 400 میلی متر
حداکثر سرعت یابی محور X: 50 متر بر دقیقه
سکته محور X: 2000 میلی متر
صفحه اجازه می دهد طول حداقل: 30 میلی متر
محدوده ماشینکاری: 30 x 3-200 x 15 mm
اندازه کلی: 3300 x 1300 x 750 mm
وزن کل: 1300 کیلوگرم

دستگاه پردازش مس بادی cncدستگاه cnc پانچ

MXB-600 - دستگاه خم دو سر بوشبار

محصول

دستگاه خم برقی گرد و غبار دو سر اتوبوس

سریال

MXB-600

عملکرد اصلی:

خم شدن گرد و غبارهای اتوبوس دو سر نوع جدیدی از تجهیزات پردازشی را كه توسط شركت ما تولید شده است ، فشار می دهد ، دستگاه خم كننده اتوبوس وظایف اصلی خم شدن دو انتهای باند اتصال خط غبار اتوبوس است و برای هر انتهای اتوبوس دو بار خم می شود. dust.No نیاز به تغییر جهت گرد و غبار یک اتوبوس ، با مزایای سرعت پردازش بالا ، مراحل کمتر ، دقت بالا ، صرفه جویی در وقت و نیروی کار و غیره

ویژگی اصلی:

1. این دستگاه خمش باند مس ، عمدتا برای خم کردن دو انتهای باند اتصال خط غبار اتوبوس.
2. دو انتهای دستگاه حالت کار هیدرولیکی را تصویب می کند که دارای مزایای فشار زیاد ، عملکرد پایدار و غیره است.
خم 3.Cipper خم های دو طرفه انتهای اتوبوس یک بار تشکیل می شود ، سرعت پردازش سریع ، راندمان بالا.
4. سیلندر هیدرولیک تناژ با پمپ دنده بزرگ ، برای اطمینان از سرعت عملکرد تجهیزات
اجزای 5.Major مارک های شناخته شده ، برای اطمینان از ثبات دستگاه است.

فناوری پارامتر:

فشار اسمی: 600 KN
محدوده ماشینکاری: 3x30 - 6x200mm
قدرت کل: 4KW
اندازه دستگاه: 3600 x 1500 x 1000 mm
وزن کل: 1300 کیلوگرم

\u0026 nbsp؛

برش برقی هیدرولیک سرو سرو cncدستگاه پانچ برش سوراخ خم

LJMA-160 - دستگاه فرز CNC Busbar

محصول

دستگاه فرز CNC آلومینیوم مس CNC مس

سریال

LJMA-160

عملکرد اصلی:

کارکرد اصلی دستگاه فرز باند CNC تراشکاری (قوس گرد) ماساژهای مس یا آلومینیوم است.

ویژگی اصلی:

دستگاه فرز باریک CNJ LJMA-160 عمدتاً برای گوشه های فرز میلگرد با ضخامت 6-16 میلی متر ، عرض 30-160 میلی متر و طول 260-6000mm استفاده می شود. ساختار مکانیکی پیاده رو را تصویب کنید ، طرح ساده است ، عملیات پایدار است ، ساختار سفت و سخت است. نصب با یک ابزار برش خط شش خط ، که می تواند به طور خودکار جایگزین ابزار برش با توجه به عرض نوار باس شود. کارکرد ساعت اتوماتیک انباشت خودکار ، و نمی تواند صفر را پاک کند. دستگاه فرزکاری Busbar Busbar به همراه عملکرد عملکرد شمارش تولید و در همان زمان می تواند صفر را تمیز کند. تصویب بند بین المللی استاندارد BT40 ، ابزار برش آسان در حال تغییر ، دستگاه ماسوره مس فولاد خوب و دقت بالا. اتخاذ دو سیستم کنترل تبر ، بهره برداری ساده و نگهداری راحت دستگاه پانچ باریک قابل حمل. می تواند عملکرد و برنامه دستی را بصورت آنلاین شبیه سازی کند.

فناوری پارامتر:

برش قسمت سرعت اسپیندل: 600 دور در دقیقه
مقدار محور Y محور: 500 میلی متر
مقدار محور X محور: 525mm
ضخامت قطعه کار: 3-16mm
عرض قطعه کار: 30-160mm
طول قطعه کار: 80-6000mm
فشار کار سیستم: 0.4-0.6 MPa
اندازه: 2000 x 1396 x 2300 میلی متر

\u0026 nbsp؛

دستگاه بار اتوبوسدستگاه اتوبار در چین

803E-3-S - دستگاه پانچ باریک CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

803E-3-S

عملکرد اصلی:

برش ، پانچ (دور ، دور ، سوراخ های مربع) ، چمبر ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، نخ کابل پرس ، پیچ و تاب و غیره.

ویژگی اصلی:

دستگاه برش باند هیدرولیک 803E-3-S CNC واحد برش ساختار برشی دو ستون را تصویب می کند (شماره ثبت اختراع: ZL201120262802.1) ، برش دهان صاف ، بدون زباله.
واحد پانچ سازه پانچ مواد چدن چدنی ندولار را تصویب می کند که کاملاً کاملاً است و باعث بهبود درجه تمرکز قالب ها می شود.
پانچ دستگاه با دستگاه موقعیت مکانی دو جهته مکانیکی. هنگام مشت زدن ، نیازی به علامت گذاری نیست.
درجه زاویه ای از نوع E-3-S که توسط PLC و سنسور جابجایی کنترل می شود ، هنگامی که آنها با هم کار می کنند می توانند کنترل CNC و با عملکرد ذخیره سازی و جبران خطا را تحقق بخشند.
واحد ابزار خم شدن نوار اتوبوس ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند.
نوع E-3-S هنگامی که دستگاه بیکار باشد ، کاهش می یابد و هزینه را صرفه جویی می کند.
واحد وام دهنده بوبار مس با تصویب جدول کار دوبرابر ، به معنای واقعی سه موقعیت کار همزمان در حالی که بدون تأثیر یکدیگر کار می کردند ، بدست آمد دستگاه پردازش اتوبوس - باروایر.

فناوری پارامتر:

فشار اسمی: 800KN
حداکثر اندازه پردازش: 16 x 260 میلی متر
دامنه قطر پانچ: Φ4.3 - 36 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1750 x 1750 x 1500 mm
وزن دستگاه: 2280 کیلوگرم
زاویه خم CNC: بله

\u0026 nbsp؛

برش مشت برقی مسدستگاه برش پانچ پانچ cnc

303E-3-S - دستگاه پانچ باریک CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

303E-3-S

عملکرد اصلی:

برش نوار مس پانچ (دور 、 پوشانده 、 سوراخ های مربع ) ، چمبر ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، موضوع کابل را فشار دهید 、 پیچ و تاب و غیره.

ویژگی اصلی:

دستگاه برش پانل هیدرولیک 303E-3-S CNC دستگاه برش ، ساختار برشی دو ستون را تصویب می کند (شماره ثبت اختراع: ZL201120262802.1) ، برش دهان صاف و بدون زباله.
واحد پانچ سازه پانچ مواد چدن چدنی ندولار را تصویب می کند که کاملاً کاملاً است و باعث بهبود درجه تمرکز قالب ها می شود.
واحد پانچ باسبار با دستگاه موقعیت مکانیکی جهت دو طرفه. هنگام مشت زدن ، نیازی به علامت گذاری نیست.
درجه زاویه کنترل شده توسط PLC و سنسور جابجایی ، هنگامی که آنها با هم کار می کنند می توانند کنترل CNC و با عملکرد ذخیره سازی و جبران خطا را تحقق بخشند.
واحد خمش ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند وام دهنده مس اتوبار(2).
هنگامی که دستگاه برش دستگاه باندبار مس بیکار باشد ، کاهش می یابد و هزینه را صرفه جویی می کنید.
واحد خمش جدول کاری مضاعف را اتخاذ می کند ، به معنای واقعی سه موقعیت در همان زمان کار می کند در حالی که بدون تأثیر یکدیگر کار می کنند.

پارامترها:

فشار اسمی: 300KN
حداکثر اندازه پردازش: 12 160 160 میلی متر
دامنه قطر پانچ: Φ4.3 - 25 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1750 x 1350 x 1500 mm
وزن دستگاه: 1390 کیلوگرم
زاویه خم CNC: بله

\u0026 nbsp؛

دستگاه خم کن باند هیدرولیک قابل حملدستگاه ساخت بوسبار

503E-3-S - دستگاه پانچ باریک CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

503E-3-S

عملکرد اصلی:

برش ، پانچ (دور ، دور ، سوراخ های مربع) ، چمبر ، خم افقی ، خم عمودی ، خم شدن ، برجستگی ، مطبوعات ، نخ کابل پرس ، پیچ و تاب و غیره.

ویژگی اصلی:

503E-3-S CNC دستگاه برش دستگاه برش پانچ برقی ، دستگاه برش دو ستون را پذیرفته و ساختار برشی دو ستونی را پذیرفته است (شماره ثبت اختراع: ZL201120262802 قیمت دستگاه خم شدن اتوبوس در تاجیکستان.1) ، برش دهان صاف ، بدون زباله.
واحد پانچ سازه پانچ مواد چدن چدنی ندولار را تصویب می کند که کاملاً کاملاً است و باعث بهبود درجه تمرکز قالب ها می شود.
پانچ دستگاه با دستگاه موقعیت مکانی دو جهته مکانیکی. هنگام مشت زدن ، نیازی به علامت گذاری نیست.
درجه زاویه ای از نوع E-3-S که توسط PLC و سنسور جابجایی کنترل می شود ، هنگامی که آنها با هم کار می کنند می توانند کنترل CNC و با عملکرد ذخیره سازی و جبران خطا را تحقق بخشند.
واحد خمش ساختار خم بسته را تصویب می کند ، همچنین عمر سرویس را طولانی می کند.
دستگاه پانچ برش خم کن نوع E-3-S وقتی دستگاه بیکار باشد ، کاهش می یابد و هزینه را صرفه جویی می کند.
واحد خمش جدول کاری مضاعف را اتخاذ می کند ، به معنای واقعی سه موقعیت در همان زمان کار می کند در حالی که بدون تأثیر یکدیگر کار می کنند.

فناوری پارامتر:

فشار اسمی: 500KN
حداکثر اندازه پردازش: 16 200 200 میلی متر
دامنه قطر پانچ: Φ4.3 - 32 میلی متر
عرض خم Max.vertical: 120mm
اندازه دستگاه: 1920 x 1550 x 1500 mm
وزن دستگاه: 1900 کیلوگرم
زاویه خم CNC: بله

\u0026 nbsp؛

تامین کنندگان پانچ مسدستگاه بوسبار

NC.40Z-2000 - دستگاه خمش باندبار CNC

محصول

دستگاه خم CNC مس Busbar

سریال

NC.40Z-2000

عملکرد اصلی:

نوار مس نوار آلومینیومی خم ، خم U ، ایستاده

ویژگی اصلی:

NC.40Z-2000 CNC Bender bar bus for sale یک نوع دستگاه خم کن بوبری آلومینیوم مس با ویژگی راندمان بالا ، اتوماسیون بالا ، دقت بالا ، صرفه جویی در وقت و صرفه جویی در نیروی کار است.
• این نوع دستگاه بوبار مس خمشی با استفاده از فشار روغن به عنوان نیروی فعال ، CNC به عنوان واحد کنترل ، مطابق با سیستم CAD / CAM مستقل تحقیق و توسعه یافته ما.
• می تواند ساختار خمشی از نوع باز را با بهره گیری از ساختار ساده ایجاد کند. فشار مناسب ، بیرون آوردن و قرار دادن مواد به راحتی. دید خوب و غیره
• دستگاه بوبار مس CNC می تواند قالب الکتریکی برای بهبود دقت خمش اضافه کرده و ردیف خمش را روشن کند.
• سنج سنج طراحی ماژولار MD را اتخاذ می کند ، می تواند طول سنج را مطابق تقاضا انتخاب کند.
• HMl ، به راحتی کار می کند.در حال حاضر زمان عملیاتی برنامه زمان واقعی.
• می توانید با دستگاه برش CNC Busbar دستگاه برش متصل شده و توسط نرم افزار برنامه نویسی CNC استفاده کنید تامین کنندگان پانچ مس.

فناوری پارامتر:

فشار اسمی - 400KN
طول سنج: 2000 میلی متر ؛
حداکثر اندازه خم افقی: 15 200 200 میلی متر ؛
حداکثر اندازه خم عمودی: 12 120 120 میلی متر ؛
دقت سنج: 0.15 ± ؛
دقت خمش: 0.3 ± ؛
اندازه دستگاه: 4300 x 1450 x 1850 میلی متر؛
وزن دستگاه: 3300 کیلوگرم؛

\u0026 nbsp؛

صندوق عقبدستگاه برش نوار اتوبوس

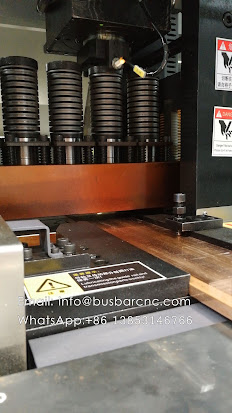

MX602K-6C - دستگاه پانچ باریک CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

MX602K-6C

عملکرد اصلی:

نوار مس نوار آلومینیومی خم ، خم U ، ایستاده

ویژگی اصلی:

دستگاه برش پانچ دار MX602K-6C CNC با ویژگی های راندمان بالا ، مصرف انرژی پایین ، صرفه جویی در کار ، صرفه جویی در زمان ، دقت بالا با پردازش بالا. ظاهر زیبا و جدید (شماره ثبت اختراع: ZL 201430448531.8).
• تجهیزات پانچ نوار اتوبوس cnc دارای یک اصل پردازش و روش پردازش منحصر به فرد است ، زیرا برای باریک های طولانی می توان فهمید که یکبار بست ، بدون یکپارچه سازی دستی در گیره تعویض پروسه خم شدن باند هیدرولیک.automatic تکرار ، می تواند پانچ و برش را برای قطعه کار انجام دهد. پایه قالب می تواند 6 مشت زدن + 1 برش + 1 برجسته برجسته یا 8 مشت زدن + 1 برش پایه قالب از نوع ستون مستقیم را انتخاب کند. • دستگاه پانچ شونده HoleCut CNC دستگاه برش نوع قطب (قطعه ثبت اختراع .. ZL 201300804566.0) هیچ زباله ای را بعد از برش رابط انسان و ماشین ، آسان برای کار با سیستم طراحی دستی دستیار پردازنده لیجیان (شماره گواهینامه: 846802nd) در زمان واقعی نشان دادن وضعیت عملیاتی برنامه.

پارامترهای فنی:

حداکثر نیروی برشی پانچ: 600KN
حداکثر اندازه پردازش: 16x200mm
دامنه حداکثر پانچ: Φ4.3 ~ 35 میلی متر
قالبهای حداکثر قابل بارگیری هستند: 6 مشت زدن 1 برش برجسته 1 /
دقت پانچ: 0.2 mm mm ؛
فرکانس پانچ حداکثر: 180 بار در دقیقه؛

خم نوار اتوبوس برای فروشقیمت دستگاه پردازش اتوبوس در تاجیکستان

NC.40Z-1200 - دستگاه خمش باندبار CNC

محصول

دستگاه خم CNC مس Busbar

سریال

NC.40Z-1200

عملکرد اصلی:

نوار مس نوار آلومینیومی خم ، خم U ، ایستاده

ویژگی اصلی:

دستگاه خم کن مس باتری مس NC.40Z-1200 CNC نوعی دستگاه خم کن بوبری آلومینیوم مس با ویژگی راندمان بالا ، اتوماسیون بالا ، دقت بالا ، صرفه جویی در وقت و صرفه جویی در نیروی کار است.
• این نوع دستگاه خم کن مس با استفاده از فشار روغن به عنوان نیروی فعال ، CNC به عنوان واحد کنترل ، با سیستم CAD / CAM مستقل تحقیق و توسعه یافته ما مطابقت دارد.
• می تواند ساختار خمشی از نوع باز را با بهره گیری از ساختار ساده ایجاد کند. فشار مناسب ، بیرون آوردن و قرار دادن مواد به راحتی. دید خوب و غیره
• می تواند قالب الکتریکی را برای بهبود دقت خمش اضافه کرده و ردیف خمش را سبک تر کند.
• سنج سنج طراحی ماژولار MD را اتخاذ می کند ، می تواند طول سنج را مطابق تقاضا انتخاب کند.
• HMl ، به راحتی کار می کند.در حال حاضر زمان عملیاتی برنامه زمان واقعی.
• می توانید با دستگاه برش CNC Busbar دستگاه برش متصل شده و توسط نرم افزار برنامه نویسی CNC استفاده کنید.

فناوری پارامتر:

فشار اسمی - 400KN
طول سنج: 1200 میلی متر ؛
حداکثر اندازه خم افقی: 15 160 160 میلی متر ؛
حداکثر اندازه خم عمودی: 12 120 120 میلی متر ؛
دقت سنج: 0 دستگاه خم کن.15 ± ؛
دقت خمش: 0.3 ± ؛
اندازه دستگاه: 3500 x 1450 x 1850 میلی متر؛
وزن دستگاه: 3100kg؛

دستگاه های بوباری مسخط اتوبار مس

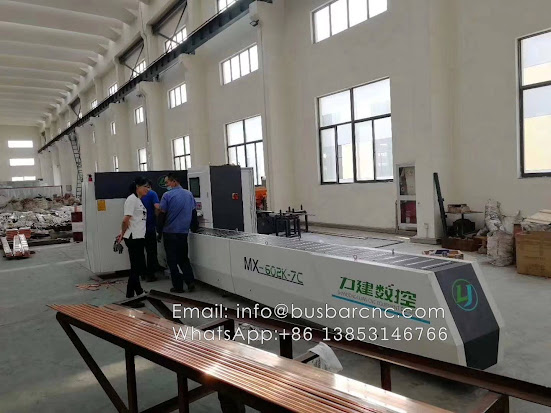

MX602K-8C - دستگاه پانچ باریک CNC

محصول

دستگاه پانچ باریک CNC مس

سریال

MX602K-8C

عملکرد اصلی:

نوار مس نوار آلومینیومی خم ، خم U ، ایستاده

ویژگی اصلی:

دستگاه پانچ دار مس ، MX602K-8C CNC CNC با ویژگی های راندمان بالا ، مصرف کم انرژی ، پس انداز کار ، صرفه جویی در زمان ، دقت بسیار بالا با پردازش بالا. ظاهر زیبا و جدید (شماره ثبت اختراع: ZL 201430448531.8).
• دستگاه پانچ بوبار مس دارای یک اصل پردازش و روش پردازش منحصر به فرد است ، زیرا برای باریک های طولانی می توان فهمید که یکبار بست ، بدون یکپارچه سازی دستی در گیره تعویض فرآیند. اتوماسیون تکرار شونده ، می تواند پانچ و برش را برای قطعه کار کامل کند. پایه قالب می تواند 6 مشت زدن + 1 برش + 1 برجسته برجسته یا 8 مشت زدن + 1 برش پایه قالب از نوع ستون مستقیم را انتخاب کند. • قیچی برش یک نوع قیچی پرچین تک قطب است (ثبت اختراع شماره .. ZL 201300804566.0) هیچ زباله ای را بعد از برش رابط انسان و ماشین ، آسان برای کار با سیستم طراحی دستی دستیار پردازش لیجیان (شماره گواهینامه: 846802nd) در زمان واقعی نشان دادن وضعیت عملیاتی برنامه.

فناوری پارامتر:

حداکثر نیروی برشی پانچ: 600KN
حداکثر اندازه پردازش: 16x200mm
دامنه حداکثر پانچ: Φ4.3 ~ 35 میلی متر
قالب حداکثر قابل بارگیری است: 8 برش پانچ 1 ؛
دقت پانچ: 0.2 mm mm ؛
فرکانس پانچ حداکثر: 180 بار در دقیقه؛

دستگاه های برش اتوماتیکدستگاه خم پانل

اقدامات احتیاطی برای سوئیچ ولتاژ کم

برای نصب قطعات الکتریکی باید نصب سیم بکسر یا رسانای اصلی مدار اصلی را در نظر گرفت ، به طوری که مونتاژ باس یا هادی مدار اصلی آسان و اقتصادی ترین باشد برش باریک مس.

\u0026 nbsp؛ \u0026 nbsp؛ 6.2.7 به منظور تسهیل در نصب مدار اصلی ، رله حرارتی باید به صورت عمودی در زیر کنتاکتور نصب شود.

\u0026 nbsp؛ \u0026 nbsp؛ 6.2.8 کلیه اجزای الکتریکی ، سطح مشاهده ابزار نشان دهنده و سطح کار دستگاه برقی کارا باید به صورت عمودی نصب شوند (به جز مواردی که نیازهای ویژه دارند) ، و شیب نباید از 50 بیشتر شود.

\u0026 nbsp؛ \u0026 nbsp؛ 6.2.9 کلیه اتصال دهنده های مورد استفاده برای نصب و رفع باید یک به یک سفت شوند ، به عنوان مثال ، چهار پیچ ثابت باید بصورت پیاپی به خط گوشه سفت شود.

\u0026 nbsp؛ \u0026 nbsp؛ 6.2.10 هر واحد عملکردی (یعنی کشو) باید برای ورود و خروج آزاد باشد ، شکاف نباید زیاد باشد و تماس کانکتور باید ایمن و قابل اطمینان باشد.

\u0026 nbsp؛ \u0026 nbsp؛ 6.3 ساخت و نصب علائم

\u0026 nbsp؛ \u0026 nbsp؛ 6.3.1 قسمت داخلی تابلو کامل با شماره و نماد اجزای الکتریکی مشخص شده است. جنس ماده علامت پلاستیکی سفید است که قابل چاپ یا پردازش خارجی می باشد و روش رفع آن با اتصال و میخ های کوچک ثابت می شود.

\u0026 nbsp؛ \u0026 nbsp؛ 6.3.2 قاب کتیبه را روی صفحه تابلوی برق نصب کنید و برچسب آنرا مطابق با قاب کتیبه ، برچسب را با پیچ های کوچک ثابت کنید.

\u0026 nbsp؛ \u0026 nbsp؛ 6.3.3 برای محصولات دسته ای مشابه با همان مدل ، باید ارتفاع برچسب (خصوصاً باس آنالوگ) یکسان باشد.

7 اقدامات احتیاطی ایمنی

\u0026 nbsp؛ \u0026 nbsp؛ 8.1 در طی مراحل مونتاژ ، تمام قطعات استاندارد باید با سوراخ های نصب و سوراخ های نصب شده مطابقت داشته باشند ، و آنها باید سفت و محکم نشوند. پیچ ها باید 2-5 سگ از آجیل خارج شوند.

\u0026 nbsp؛ \u0026 nbsp؛ 8.2 سایت نصب و راه اندازی باید تمیز ، مرتب و ساکت باشد.

\u0026 nbsp؛ \u0026 nbsp؛ 8.3 در هنگام نصب و اشکال زدایی محصول ، در هنگام ایستادن یا جابجایی کابینت ، لازم است به ایمنی توجه کرده و آن را به آرامی حرکت دهید تا از آسیب یا صدمه به محصول جلوگیری شود.

\u0026 nbsp؛ \u0026 nbsp؛ 8.4 محصولات حفاظت از کار باید مخصوصاً برای عملیات باز و بسته شدن در طول تست قدرت (یا قدرت دی الکتریک) پوشیده شوند. برای جلوگیری از خطاهای سیم کشی و کارکرد و بروز حوادث ، باید لنت های عایق را زیر پاها قرار دهید.

دستگاه پانچ cncورق برش بوش

نصب قطعات الکتریکی در سوئیچ ولتاژ کم

وسایل برقی و واحدهای کاربردی نصب شده در همان براکت باید در هنگام نصب ، سیم کشی ، نگهداری و تعویض به راحتی قابل دسترسی باشند.

باید فاصله نصب خاصی و فاصله قوس ایمن بین اجزای الکتریکی مجاور وجود داشته باشد.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.2.2 اجزای الکتریکی و وسایل برقی سنگین با لرزش بزرگ (مانند کنتاکتورها با ظرفیت بزرگ و استارت) باید در قسمت زیرین محفظه یا قاب صفحه نصب شود تا مرکز ثقل کل مسکن پایین و نسبتاً پایدار است.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.2.3 ابزار دقیق ، رله های زمان ، رله های محافظ و غیره باید دارای اجزای الکتریکی با ارتعاشات قوی در فاصله باشند (در صورت لزوم ، اجزای لاستیکی باید به اجزای الکتریکی اضافه شوند که لرزش های قوی ایجاد می کنند تا به درستی کاهش یابد. اثرات لرزش آنها)

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.2.4 اجزای تولید گرما باید در فاصله مشخصی از اجزای عمومی نگهداری شوند. اگر وزن آنها سبک باشد ، می توان آنها را به سمت بالا نصب کرد.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.2.5 محل نصب قطعات الکتریکی

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ اگر ماده مشخصی در ترسیم وجود دارد ، باید مطابق با الزامات نقاشی باشد. اگر الزامات خاصی وجود نداشته باشد یا شرایط لازم مشخص نباشد ، باید الزامات جدول 5 (براساس صفحه پایه) رعایت شود. \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛

جدول5 \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ واحد متر است

جدول /

\u0026 nbsp؛

نوع مؤلفه	نام جزء برقی	ارتفاع نصب
اجزای برقی و بلوک های ترمینال نصب شده بر روی همان براکت	بلوک ترمینال یا پایین ترین قطعه الکتریکی	0.25
شاخص	آمپر ، ولت متر ، و غیره.	1 ～ 2
قطع کننده مدار با دسته عامل ، دسته کلید ،	دستگیره ها ، دکمه ها و غیره.
مرکز دکمه ها و غیره < / دهانه>	دسته اضطراری	0.8 ～ 1.6

دستگاه آلومینیوم باریبار آلومینیومیبرش باند هیدرولیک

مراحل نصب و راه اندازی سوئیچ ولتاژ کم

6 مونتاژ و راه اندازی

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.1 مونتاژ مسکن و درب

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.1.1 اجزای سوئیچ ولتاژ کم مطابق نقشه محصول باید مونتاژ شود.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.1.2 ابعاد مسکن مونتاژ شده مطابق با جدول 2 است.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ Table2 \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ ؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ واحد میلی متر است

جدول /

6.1.3 انحراف مورب هر طرف از آن چه در جدول 3 مشخص شده است ، بزرگتر نخواهد بود.

\u0026 nbsp؛ \u0026 nbsp؛ Table3 \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ واحد mm و nbsp؛

دامنه اندازه پوسته	انحراف
	ارتفاع پوسته	عرض پوسته	عمق پوسته
400 ～ 1000	-	0 - 1.4	1.5 sp
＞ 1000 ～ 2000	± 2.2	0 - 2.3
＞ 2000 3000	2.7 ±	-	-

جدول /

6.1.5 انحراف مجاز شکاف بین درب و درب ، در و حفره باید مطابق با جدول 4 باشد

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛

جدول 4 \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛

دامنه اندازه مورب	مقدار مطلق انحراف خط گره
	side	پشت	Underside
500 ～ 1500	2	3	3
＞ 1500 ～ 2000	3	4	4
＞ 2000 3000	4	5	-

جدول /

6.1.6 باز شدن درب باید انعطاف پذیر باشد ، زاویه باز نباید از 900 کمتر باشد و لایه رنگ و سیم نباید در طی فرآیند باز و بسته شدن آسیب ببیند.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.1.7 رنگ رنگ درب ، پانل و پوسته محصول باید یکسان باشد. رنگ همان دسته از محصولات باید یکسان باشد. رنگ محصول باید شرایط سفارش را برآورده کند. اگر شرایط را برآورده نکند ، باید انتخاب شود.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 6.1.8 صفحه نام ، داده های فنی و علامت محصول باید بصورت محکم ، صاف و صاف نصب شود. پیچ های نصب باید یکی یکی محکم شوند.

دامنه اندازه	قسمت
	انحراف از همان شکاف < / دهانه>	انحراف شکاف موازی
0001000	1	1
＞ 1000	2.5	2.5

خم شدن اتوبوسدستگاه خم کن(5)

الزامات عمومی برای نصب و راه اندازی سوئیچ ولتاژ کم

\u0026 nbsp؛ 4. الزامات عمومی

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 4.1 مونتاژ سوئیچ ولتاژ کم باید الزامات نمودار اصلی سیم کشی را برآورده کند.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 4.2. ترخیص کالا از گمرک الکتریکی و فاصله خزش بین هادی فازهای مختلف در سوئیچ ولتاژ کم باید الزامات جدول 1 را برآورده کند.

میز 1

جدول /

\u0026 nbsp؛ .3 فاصله بین میله اصلی و باسبار شاخه تا زمین باید بیشتر از 25 میلی متر باشد.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 4.4 اجزای الکتریکی موجود در محصول یا سیم بلوک ترمینال نباید از سطح پایه کمتر از 250 میلی متر باشد.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 5. تجهیزات پردازش

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 5.1 نقشه های محصول و استانداردهای فنی را با جزئیات بخوانید ، الزامات نقشه های اصلی سیم کشی (طرح) را بفهمید و قطعات یدکی ، قطعات الکتریکی ، اجزای عمومی ، اتصال دهنده ها و علائم را مطابق نقشه محصول بدست آورید.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 5.2 بررسی کنید که آیا قطعات الکتریکی به دست آمده الزامات نمودار مدار محصول (یا نمودار سیم کشی) را مطابقت می دهند ، و آیا عملکرد اجزای الکتریکی و لوازم جانبی آنها مطابق با الزامات است.

\u0026 nbsp؛ \u0026 nbsp؛ \u0026 nbsp؛ 5.3 هر قطعه برقی باید دارای گواهی کارخانه و دستورالعمل استفاده ، آن را در شرایط مناسب نگه داشته و آن را در یک کیسه پلاستیکی در کنار اطلاعات فنی قرار داده ، تا بتواند با تجهیزات آن را به سفارش دهنده ارسال کند. .

\u0026 nbsp؛

\u0026 nbsp؛

حداکثر مقدار ولتاژ دارای امتیاز کار به زمین ، V	دارای ضریب مقاومت در برابر ولتاژ ، kV	ترخیص کالا از برق ، میلی متر	فاصله خزش ، mm
300	4	3	6.3
600	6	5.5	8.0
1000	8	8	12.5
